紫外皮秒激光切割机如何实现高品质柔性电路板加工

来源:激光打标机 | 发布日期:2024-08-22 | 浏览次数:1
当今市场上多样化的柔性电路板加工技术不断推陈出新,其中以紫外皮秒激光切割机在柔性线路板加工领域的应用尤为突出。

柔性电路板中,FPC以其轻巧、可弯曲的特性广泛应用于各种电子设备中。为了实现高品质的加工效果,多种材料和表面处理工艺被广泛采用,如单面纸板、fr4单双面、多层板、铝基板以及高频板等,其表面处理包括过松香、OSP喷锡等多种方式。

在柔性线路板的制造过程中,聚酰亚胺保护膜扮演着与FR4基印刷电路板的阻焊膜相似的重要角色。这种保护膜与纸基材料相结合,通过压敏黏合剂固定,其厚度通常在12至25微米之间。然而,在加工过程中,高速烧蚀图案的同时避免黏合剂熔融和纸基燃烧/炭化等挑战使得加工过程变得复杂。

近年来,最先进的制图工艺结合了脉冲纳秒紫外激光器与二维振镜技术,以较低的热效应实现高速加工。然而,对于某些对质量要求极高的应用,皮秒紫外激光器的使用更具优势。相较于纳秒激光器,皮秒紫外激光器产生的碎片更少,能够在更高的脉冲频率下进行加工,从而以更高的速度进行操作,且不会在黏合剂和纸基层中造成不必要的热效应。

选择超快激光 紫外皮秒激光切割机成为了实现高品质柔性电路板加工的理想选择。这种机器能够应对各种FPC材料,包括聚酰亚胺基保护膜、铜/液晶聚合物/铜层压板以及裸露的液晶聚合物材料。液晶聚合物(LCP)作为一种重要的电介质材料,在高速无线电频率(RF)数据传输技术中发挥着关键作用。

紫外皮秒激光切割机的应用还带来了额外的优势。更短的紫外(UV)波长能够实现更小的聚焦光斑和更长的加工场深度,使得激光能量能够更有效地耦合到更多种类的材料中。在柔性印刷电路(FPC)制造行业中,这种技术的应用尤为广泛。因此,采用紫外皮秒激光切割机进行高品质柔性电路板的加工,不仅能够大幅提升加工质量,还能够显著提高产量,为电子设备的发展提供强有力的支持。

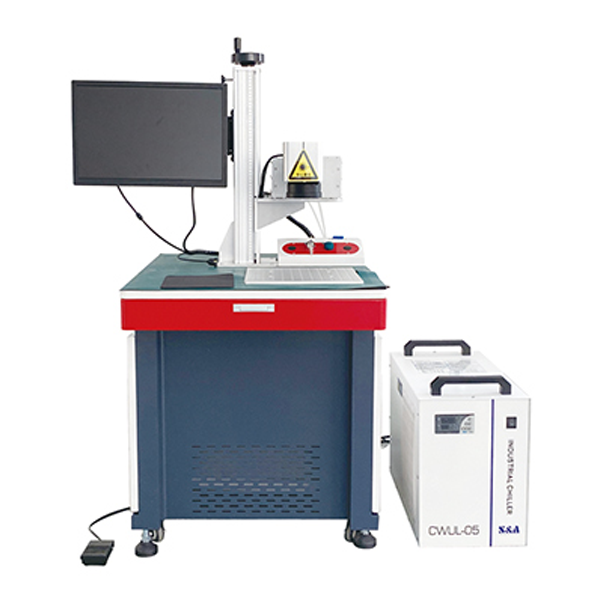

紫外激光打标机
