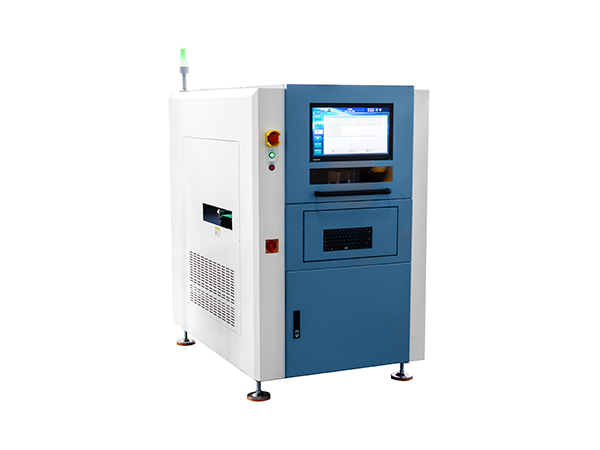

全自动PCB激光打标机

全自动PCB激光打标机

产品名称:全自动PCB激光打标机;

刻印方式:单面/双面;

设备宽度:430/725/1000/1200mm;
设备重量:350/480/650/850KG;
激光器品牌: Access/新锐/光波/IPG
在线咨询

服务热线:13584867938

产品优势

Product advantages

PCB激光打标机的打标技术作为一种现代精密加工方法,与机器贴标,手工贴标,喷码,印刷等传统的加工方法相比,具有很大的优势:

       1.采用激光做加工手段,与打标件之间没有加工力的作用,具有无接触的优点,保证了PCB或元件的无形变与破坏。同时,对材料的适应性较广,可以 在多种材料的表面制作出非常精细的标记且耐久性非常好;

       2.激光的空间控制性和时间控制性很好,对打标对象的材质,形状,尺寸和加工环境的自由度都很大,特别适用于自动化打标和特殊面打标。且加工 方式灵活,既可以适应实验室式的单项设计的需要,也可以满足工业化大批量生产的要求;

       3.激光刻划精细,线条可以达到毫米到微米量级,采用激光标刻技术制作的标记仿造和更改都非常困难,对产品防伪极为重要;

       4.激光加工系统与FA工控技术相结合可构成高效自动化加工设备,可以打出各种文字,符号和图案,易于用软件设计标刻图样,更改标记内容,适应 现代化生产高效率,快节奏的要求;

       5.激光加工和传统的贴标/喷码相比,没有污染源/耗材,是一种清洁无污染的高环保加工技术;

激光打标技术已被广泛的应用于各行各业,为优质,高效,无污染和低成本的现代加工生产开辟了广阔的前景。

产品视频

Product video

视频:pcb激光打标机视频

效果展示

Product display

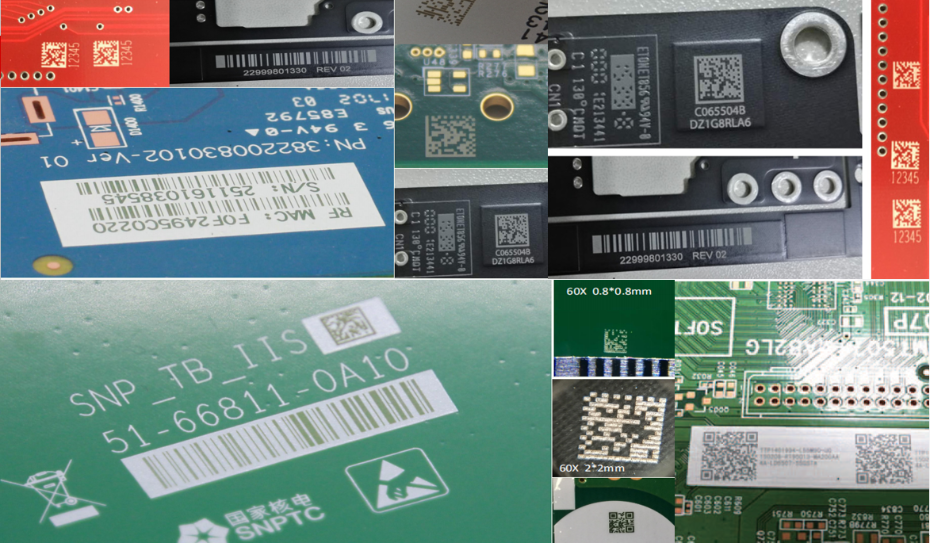

pcb激光打标机

图:pcb激光打标机打样展示

产线配置

production line configuration

       PCB激光打标机配合生产线,可分为两种方式:

     (1) 在线式:可放置于产线最前端,来料标记完成后流入产线进行后续作业,MES互联,智能追溯

     (2) 离线式:配合上下料机,离线作业

84

产品结构

product mix
  • 翻板单元翻板单元
  • 双头单元双头单元
  • 底部读码单元底部读码单元
  • 同打同读功能同打同读功能
  • 双轨单元双轨单元
  • X板识别单元X板识别单元

产品功能

Product function

翻板功能:

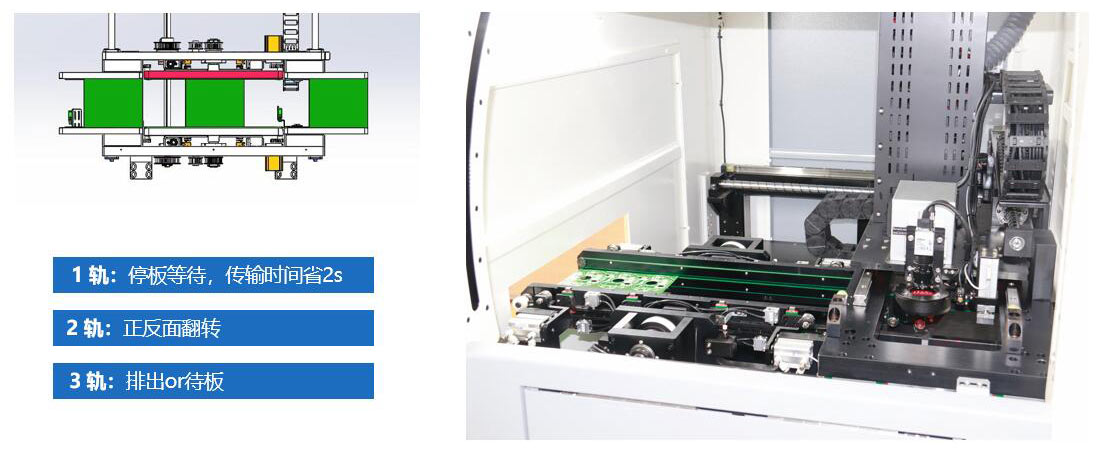

       激光打标设备内部含有三轨设计:

      1轨:PCB板停板等待,传输的时间可以节省2秒

      2轨:PCB板实现正反翻版操作

      3轨:PCB板排出或者等待

双轨功能
双头刻印功能:

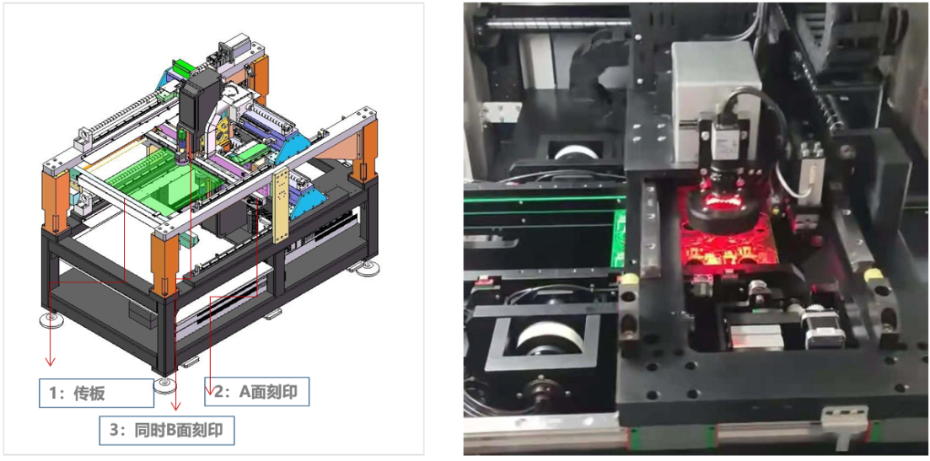

       设备的双头刻印功能如下图展示:

       PCB线路板从标记1处传入到打标设备内部,在标记2处实现线路板A面的打标刻印,同时在标记3处实现线路板B面的打标刻印

双头刻印功能

双轨功能:

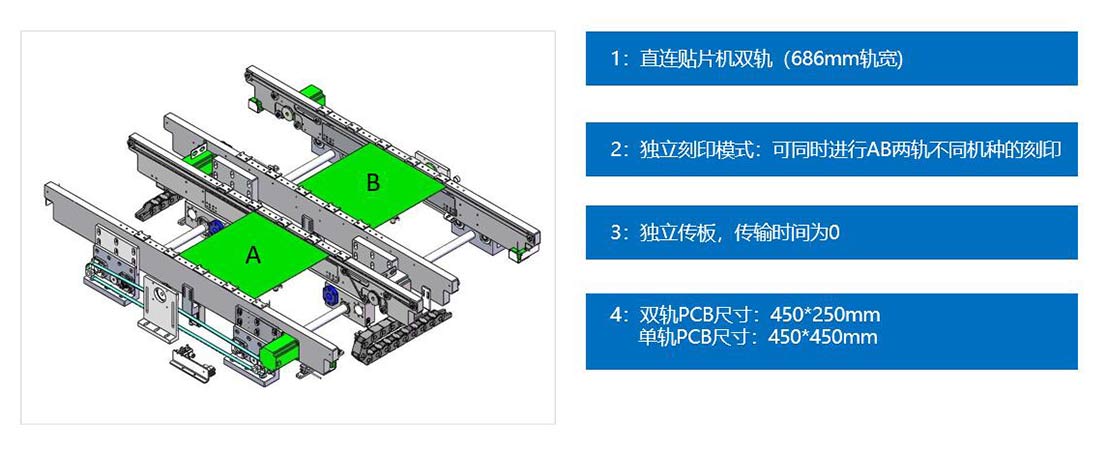

       PCB激光打标机的双轨功能介绍:

       1. 直连贴片机双轨(686mm轨道宽度)

       2. 独立刻印模式:线路板可同时进行A面/B面两轨不同机种的刻印

       3. 设备可以独立传输线路板,传输时间为0秒

       4. 双轨PCB尺寸:450*250mm;单轨PCB尺寸:450*450mm

双轨功能

硬件结构

hardware structure
设备本体
高刚性横梁机构

高刚性横梁机构

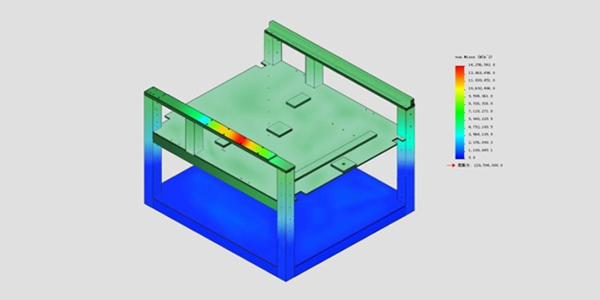

全新设计的高刚性横梁机构,确保镭射头能够实现长时间高精度,高稳定性运转

精密设备的基础

精密设备的基础

PCB激光打标机的高刚性一体制造机架有别于传统拼接组装式机架,一体式造型机架加工时由龙门加工中心一次加工成型,消除了组装式常遇到的累计误差,精度高/刚性更好。为设备长时间运行提供有力保障,刚性比传统拼接式机架高50%以上,结构精度达 20μm,使用寿命长达12年。

控制结构:

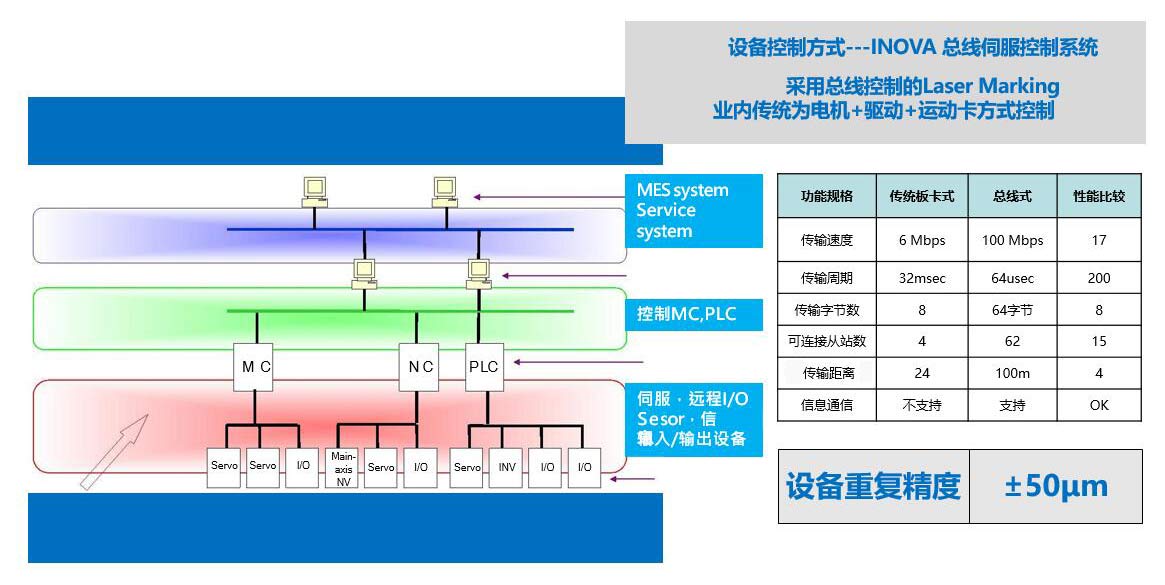

       PCB激光打标机先进的设备控制方式:INOVA 总线伺服控制系统,国内首先采用总线控制的Laser Marking  业内传统为电机+驱动+运动卡方式控制

控制结构

软件结构

software structure
  • 1 条码检测功能

    读取刻印数据并且予以核对。装载了能对从条码/二维码的刻印到读取的一连串动作实施控制的功能。能利用读取器(图像处理器)读取激光打标机刻印的条码/二维码,然后与原始数据相核对,以此确认刻印是否正确。有助于防止出现刻印错误产品的流出。

  • 2 可定制化MES功能

    直接将激光打标机与读码器加以连接,然后读入在生产指示书等上所记载条码/二维码的数据。将数据与ERP/MES/MIS系统进行互联。

  • 3 常用MES系统对接方式

    MES系统服务器提供码内容;
    镭雕机根据获取到的内容镭射,镭雕机获取码的方式如下:
    WebService: 服务器提供WebService地址,下载接口,下载回传指令,上传接口,上传回传指令,服务器异常信息获取等;
    TXT文件导入:服务器做好txt文件,文件内容包含码的内容及格式,镭雕机导入文件后依据格式分解出码内容镭雕;
    调用DLL:服务器提供DLL,相关接口及指令;
    SocketClient: 服务器提供IP地址,端口,下载指令,码形式及内容。不推荐,相比WebService功能类似但较繁琐;
    客户无MES服务器,客户提供码内容的编制格式,我司IT人员根据客户要求开发编码界面,码内容会根据操作人员的界面设定自动生成,然后依次镭射。

主要参数

main parameter
  • 设备宽度

    430/725/1000/1200mm 白 色

    设备重量

    350/480/650/850KG

    激光单元

    CO2/GR/FIBER/UV

    激光器品牌

    Access/新锐/光波/IPG

    激光波长

    10.6μm/1064nm/532nm/355nm

    激光等级

    Class4

    激光点径

    0.11/0.15/0.07/0.06mm

    激光功率

    5W/7w/10W/20W

    激光可变光焦

    2D激光

    冷却方式

    风冷/水冷

    运动方式

    Laser移动

    刻印方式

    单面刻印/双面刻印

    双面刻印

    支持上下双头同时刻印

    基板尺寸(L*W

    150mm~650mm

    条码最小刻印

    1*1mm

    激光照射范围

    50mm~150mm

    重复定位精度

    ±0.05mm

    定位类型

    CCD+MARK

    条码检测系统

    CCD在线检测

    工作高度

    900±50mm

    刻印文字

    英文大写、英文小写、数字、片假名、平假名、汉子、符号

    刻印一维码

    CODE39CODE128ITFNW-7JAN(EAN)/UPC

    刻印二维码

    QR码、微型QR码、iQR码、数据矩阵、GS1数据矩阵、PDF417

    刻印图形数据

    VECDXFBMPJPGJPEGJPEJFIFHGLPGLPLT

    烟雾处理方式

    自动烟雾净化系统

    软件界面

    中英文双界面,操作便捷,三级管理菜单

    防呆功能

    PCB反向/反面/错料等手动扫描识别

    选择性雕刻

    识别BadMark、不良板自动跳过

    系统连接功能

    可连接SHOPFLOW,MES,IMS,PMS等管理系统

    刻印角度

    0-360°

    输入电压

    AC220V 50/60Hz

    气压源

    0.5MPa

    环境要求

    5~40°,30~80Rh

    设备功率

    2.5KW

    设备开机预热时间
