  • CCD视觉激光喷码机
  • CCD视觉激光喷码机

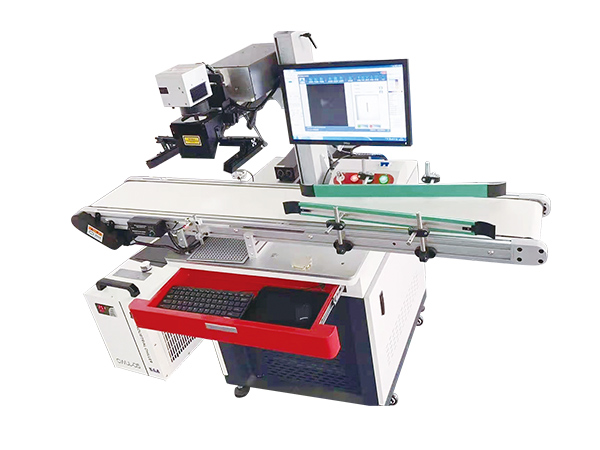

CCD视觉定位激光喷码机

激光喷码机

产品名称:CCD视觉激光喷码机;视觉激光喷码机;CCD视觉激光打标机;视觉激光打标机;

适用行业:电子行业的元器件系列号、一维码、二维码、识别码等等打标;食品/药品/化妆品包装行业等生产日期或者序列号的打标;汽车零部件行业打标;其他各行业金属、 非金属类材料的器件及元器件打标;

适用材质:金属及多种非金属材料(高硬度合金、氧化物、电镀、镀膜、ABS、环氧树脂、油墨、工程塑料等);

在线咨询

服务热线:13584867938

视觉定位系统

Visual positioning system

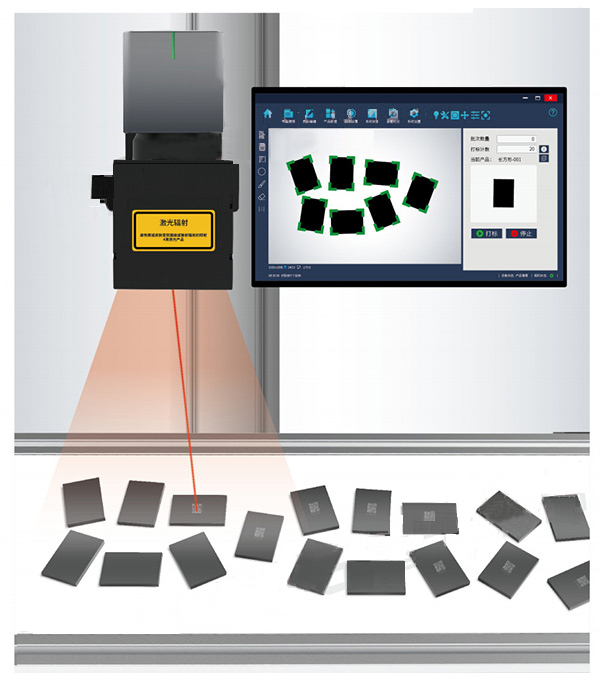

标准型激光喷码机,在进行打标加工的时候,所加工的工件必须处于一个固定的位置,并且在加工过程中不能晃动,打标文字、图案才能被加工到产品指定位置上。 最新研制的视觉定位激光喷码机可实现打标工件只要放置在激光打标扫描振镜的加工范围内,即可实现精准打标;即每次的位置顺序不一致,所加工的部位也可保持统一一致。这是运用了视觉定位的原理,即先对工件进行模板的制定,并且保存为标准模板,在工件加工时,工业相机会对工件进行拍照,并由计算机对比位置后,进行定位、调整,即可对工件进行精确加工。加工工件外形可随机是规则形状,如圆形、方形、椭圆形等等,也可以是非规则形状物体,均可被相机定位识别加工;这种工艺特别适合小型产品,可免除定位料盘、固定夹具的加工,大大节省了激光打标加工周期。

CCD视觉激光喷码机

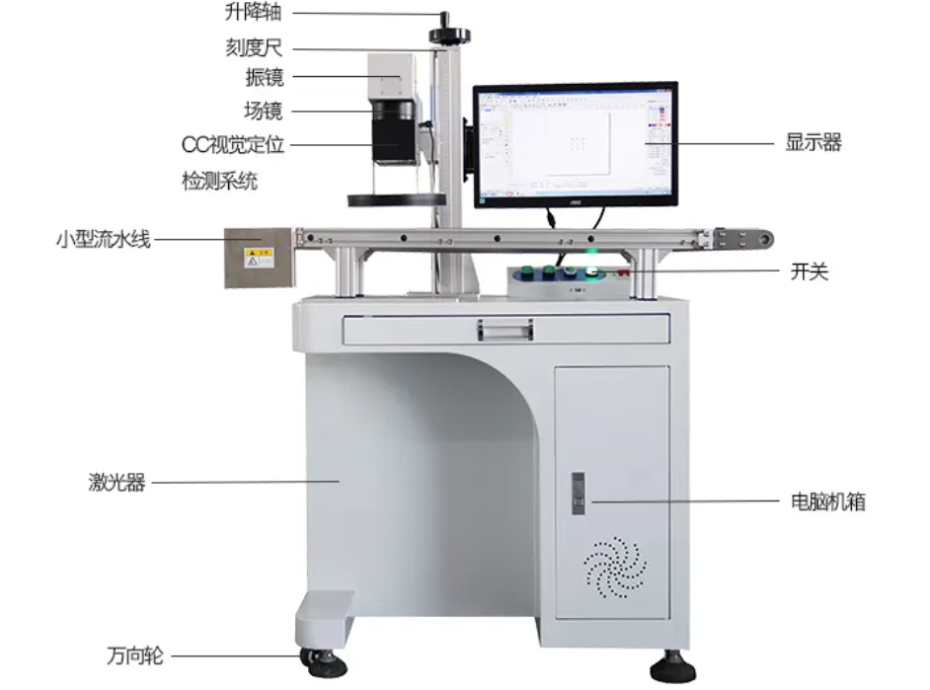

结构解析

Structure Analysis

CCD视觉激光喷码机

产品视频

Product video

视频:CCD视觉激光喷码机

产品优势

Product advantages
  • 1 提升产能

    视觉系统自动批量加工,提升产能100%-300%;

  • 2 提升良品率

    视觉系统自动识别工件位置,提高生产良品率;

  • 3 提升加工精度

    视觉系统自动计算运行工况,没有人为操作误差;

  • 4 节省工装夹具成本

    工件可以任意方向平整的摆放,无需工装夹具;

  • 5 减少人工成本

    激光加工过程无需人工操作,单人可操作多套系统;

  • 6 优化检测流程

    视觉系统自动识别漏加工工件,并进行停机报警处理(选装)。

样品展示

Sample display

 免费包邮打样测试,确认效果


  • 视觉打样1视觉打样1
  • 视觉打样2.jpg视觉打样2
  • 视觉打样3视觉打样3
  • 视觉打样4.jpg视觉打样4
  • 视觉打样5.jpg视觉打样5
  • 视觉打样6.JPG视觉打样6
  • 视觉打样7.jpg视觉打样7
  • 视觉打样8视觉打样8
  • 视觉打样9.jpg视觉打样9
  • 视觉打样10.jpg视觉打样10
  • 视觉打样1视觉打样1
  • 视觉打样2.jpg视觉打样2
  • 视觉打样3视觉打样3
  • 视觉打样4.jpg视觉打样4
  • 视觉打样5.jpg视觉打样5
  • 视觉打样6.JPG视觉打样6

主要参数一

main parameter
毫秒级定位速度 超高定位精度 超大视场
<100ms 0.05-0.15mm ≈300mm
名称 激光镭雕视觉定位系统
功能 目标追踪定位:支持
多目标并行追踪:支持
振镜畸变校准:支持
激光聚焦辅助:支持
自动补光:支持(500W像素相机)
支持打标卡类型支持 金橙子等打标控制卡的精简卡
打标卡信号接口 打标开始,打标中,打标完成3个I/0通用信号口
定位精度 0.05~0.15mm
定位速度 <100ms
视场范围 默认支持打标范围100x100mm的场镜
工作距离 根据不同规格的场境而定
名称 数控流水线
通讯接口 USB转485
工作模式 1、光电感应式:光电传感器感应到工件,传送带停止运动,自动打标;
2、步进式:传送带按照设定的距离步进运动,自动打标;
标准尺寸 1.5x 0.2m (长宽可定制)
皮带类型 黑色/白色
电机类型 步进电机
电机供电 24V直流电源/3A
电机功率 70W (可根据需求增加)
名称 一维运动平台
通讯接口 USB转485
工作模式 工件装盘后放置在平台上,系统自动控制一维平台运动,实现自动打标;
标准模组运动范围 300mm
平台类型 铝合金面板/光学玻璃照明平台
电机类型 步进电机
电机供电 24V直流电源/3A
电机功率 70W (可根据需求增加)
名称 二维运动平台
通讯接口 USB转485
工作模式 工件装盘后放置在平台上,系统自动控制一维平台运动,实现自动打标;
标准模组运动范围 300x300mm
名称 二维运动平台
平台类型 铝合金面板/光学玻璃照明平台
电机类型 步进电机
电机供电 24V直流电源/3A
电机功率 70W x2 (可根据需求增加)

主要参数二

main parameter
设备型号 WSM-F-200-20/30/50 WSM-UV-200-3/5/8 WSM-E-200-30/60/100
激光器输出功率 根据客户需求具体配置
激光波长 1064μm 355μm 10.6μm
脉冲重复频率 20~200 kHz 8~15 kHz 0~20 kHz
最小线宽 0.02mm 0.01mm 0.05mm
振镜扫描速度 7000mm/s (max)
振镜重复精度 ±0.001mm
刻写范围 110mm*110mm/175mm*175mm/300mm*300mm(可选配)
刻写深度 0.01-0. 2mm(视材料可调)
最小字符 0.1mm 0.1mm 0.3mm
冷却方式 风冷 水冷 风冷/水冷
支持图形格式 DXF,CAD等
连续工作时间 24小时
工作环境 10-35°,10%≤湿度≤95%,无凝露
整机功耗 ≤1.5KW
电力需求 220V/50Hz/10A
整机重量 ≈40kg
设备外形尺寸 1450×1500×1620(mm)
