什么是旋转打标?

来源: | 发布日期:2021-09-15

旋转打标知识分享:

(1)    扩展轴分割标刻功能:旋转打标是打标机扩展轴分割标刻功能的实际应用之一。

       打标机扩展轴分割标刻功能只要是为了解决小幅面振镜系统标刻大幅面产品所产生的问题。振镜系统无法完成产品幅面大于场镜面标刻任务,为了得到大幅面标刻产品,我们把大幅面产品分割成多个小于场镜幅面的部分分别标刻,通过控制运动系统使这些分别打出的部分又能很好的组成一个完整的大幅面产品。

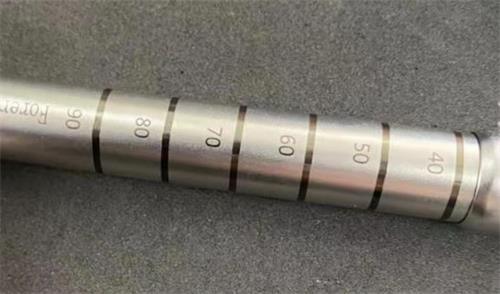

旋转打标

(2)     扩展轴分割标刻有三个类型:

   1.     柱面旋转拼图加工:柱面旋转拼图加工时,激光在柱面上焦距变化较大,激光聚焦在工件的能量变化较大,焦距两侧加工效果越差,所以加工柱面工件时要设定一个分割尺寸使得误差在允许范围内。

   2.     平面拼图加工:平面拼图加工可以通过扩展轴带动工作平台移动扩大加工范围,也就是把大幅面图案分割成多个小于场镜幅面图案分别标刻出每一部分,通过控制工作台运动使这些分别打出的部分图案又能组成一个完整大幅面产品。

   3.     Z轴定位加工:在金橙子打标软件中每个图形对象都有Z轴位置坐标,加工前系统通过扩展轴拖动工作平台运动到对象对应的Z轴位置。

(3)     扩展轴分割标刻方式。

   1.     单轴分割标刻:单轴分割标刻使单独使用控制卡上扩展轴 A的脉冲和方向输出信号控制一路步进电动机运动,步进电动机拖动平台运动或转轴运动,同时配合两路振镜打标输出,标刻出大幅面内容或者在圆柱面上加工。

   2.     双轴分割标刻:双轴分割标刻是同时使用控制卡上扩展轴 AB的脉冲和方向输出信号控制二路步进电动机运动,步进电动机拖动工作平台运动,同时配合两路振镜打标输出,标刻出大幅面内容。
