激光打码机组成结构

激光打标机通常的分类是光纤、紫外、CO2二氧化碳激光打标机，它们在构造原理和光学配件上有所不同，但大部分配置可以大致分为以下几类。

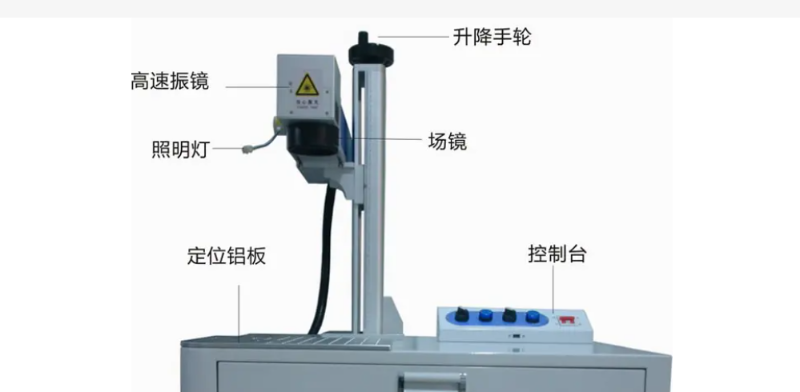

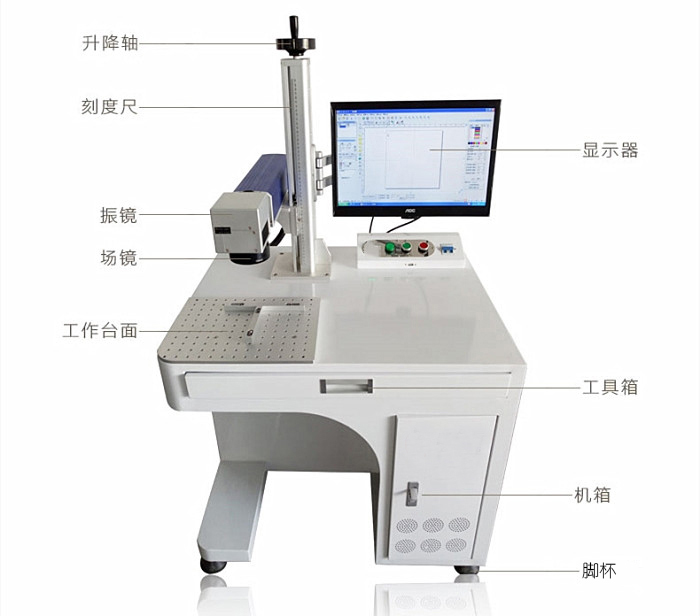

以威斯迈激光打标机为例，其原理构造可以形象地展示如下：

激光打标机主要由以下一些配套系统组成：

一、激光器：这是激光打标机的核心配件，根据机型不同，它通常使用多种系列的激光器，如光纤、紫外、CO2、YAG、半导体等。激光器被设计安装于打标机机壳内，其输出激光模式好，使用寿命长。

二、激光电源：激光打标机的激光电源是为激光器提供动力的装置，输入电压为AC220V的交流电，安装于打标机控制盒内。

三、振镜场镜扫描系统：由光学扫描器和伺服控制两部分组成。整个系统采用新技术、新材料、新工艺、新工作原理设计和制造。光学扫描器采用动磁式偏转工作方式的伺服电机，其分为X方向扫描系统和Y方向扫描系统，每个伺服电机轴上固定着激光反射镜片。每个伺服电机由计算机发出数字信号控制其扫描轨迹。

四、计算机控制系统：是整个激光打标机的控制和指挥中心，同时也是软件安装的载体。计算机控制系统通过对声光调制系统、振镜扫描系统的协调控制，完成对工件的高精度打标处理。

五、聚焦系统：聚焦系统的作用是将平行的激光束聚焦于一点。主要采用f-θ透镜，不同的f-θ透镜的焦距不同，所形成的聚焦效果和范围也不一样。光纤激光打标机选用高性能聚焦系统，标准配置的透镜焦距f=160mm，有效扫描范围Φ110mm。

六、打标控制软件：是用来控制打标参数和调试的应用界面，用于操作激光打标机的所有动作。

七、扳金机型：这决定了整个设备的机型架构，不同类型的架构适用于不同的应用场景。

总的来说，虽然不同类型的激光打标机在构造原理和光学配件上有所不同，但大部分配置大致相同，只是针对不同应用场景进行了一些调整和优化。
