激光打标机的组成结构

来源: | 发布日期:2022-10-21 | 浏览次数:1
激光打标机通常分为光纤、紫外线和 co2激光打标机。除了一些不同的光学配件和不同的组织原则,大多数其他配置通常可以分为以下几类。
从激光打标机的原理和结构来看,图示解剖如下:

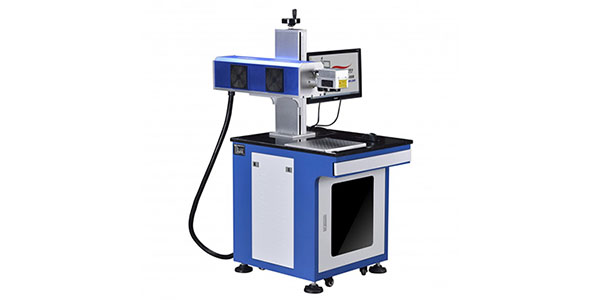

二氧化碳激光打标机
激光打标机由以下支持系统组成:
首先,激光
是这台激光打标机的核心配件。根据不同的型号,它通常有许多系列的激光器:光纤、紫外线、CO2、YAG、半导体等。输出激光模式好,寿命长。它被设计并安装在打标机的外壳中。
二、激光电源
激光打标机的激光电源是为激光提供电源的设备,其输入电压为AC220V。安装在打标机的控制箱中。

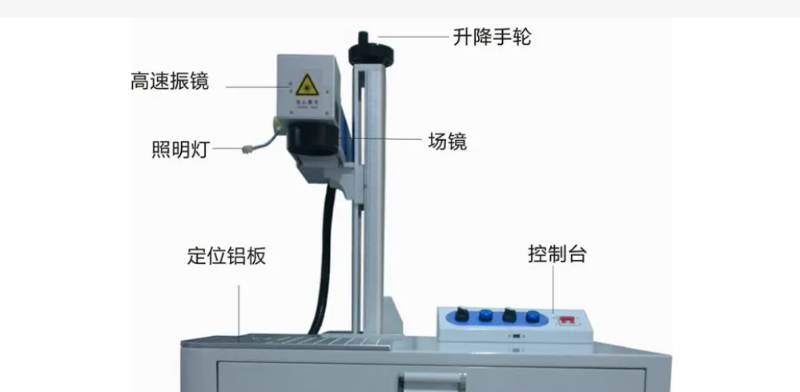

激光打标机结构组成
三、振镜扫描系统
振镜扫描系统由光学扫描器和伺服控制器组成。振动透镜:由定子、转子和检测传感器组成。整个系统采用新技术、新材料、新工艺、新工作原理设计制造。
光学扫描仪采用移动磁偏转工作模式的伺服电机。光学扫描仪分为X方向扫描系统和Y方向扫描系统。每个伺服电机轴上固定有一个激光反射镜。每个伺服电机由计算机发送的数字信号控制。
第四,计算机控制系统
计算机控制系统是整个激光打标机的控制指挥中枢,也是软件安装的载体。通过声光调制系统和振镜扫描系统的协调控制,完成工件打标过程。
第五,聚焦系统
聚焦系统的功能是将平行激光束聚焦在一点上。主要使用F-θ镜头。不同的f-θ镜头焦距不同,打标效果和范围也不同。光纤激光打标机采用进口高性能聚焦系统,其标准配置焦距f=160mm,有效扫描范围φφ110mm。用户可以根据需要选择镜头的类型。

不及物动词标记控制软件
激光打标机软件用于控制打标参数,控制调试应用界面,操作所有打标动作。
七、拉黄金模型
整个设备的模型结构。
以上是基于公司各系列激光设备的一般组成和结构分析。成立12年来,激光打标机不断升级更新,从设备生产源头、设备运行性能和使用寿命上严格控制质量。为客户提供放心的产品。
