激光打标机

来源: | 发布日期:2022-07-01 | 浏览次数:1
激光打标机是利用激光束在各种物质表面做永久性标记。打标效果是通过表面物质的蒸发,使深层物质暴露出来,从而雕刻出精美的图案、商标和文字。激光打标机主要分为CO2激光打标机、半导体激光打标机、光纤激光打标机和YAG激光打标机。激光打标机主要用在一些要求更精密、精度更高的场合。用于电子元器件、集成电路(ic)、电器、手机通讯、五金制品、工具配件、精密仪器、眼镜钟表、珠宝首饰、汽车配件、塑料钥匙、建筑材料、PVC管材。

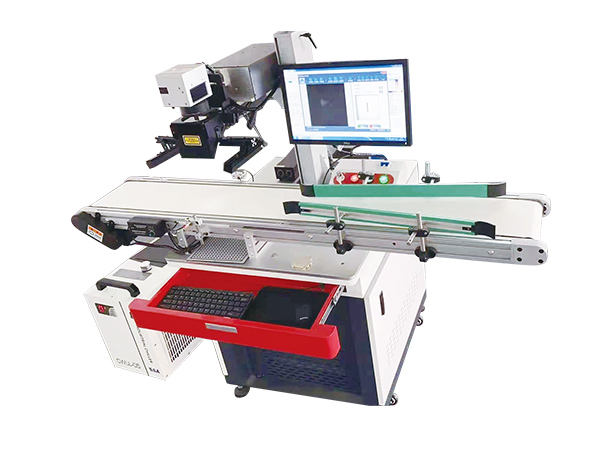

CCD视觉激光打标机

基本原理

激光打标是用激光束在各种物质表面进行永久性标记。打标的作用是通过表层物质的蒸发来暴露深层物质,或者通过光能引起表层物质的化学和物理变化来“雕刻”痕迹,或者通过光能烧掉一些物质,显示出要蚀刻的图案和文字。

组成结构

激光电源
光纤激光打标机激光电源是为光纤激光器提供电源的设备,其输入电压为AC220V。安装在打标机的控制箱中。
纤维激光器
光纤激光打标机采用进口脉冲光纤激光器,输出激光模式好,使用寿命长,设计安装在打标机外壳内。
检流计扫描系统
振镜扫描系统由光学扫描器和伺服控制器组成。整个系统采用新技术、新材料、新工艺、新工作原理设计制造。
光学扫描仪采用移动磁偏转工作模式的伺服电机。它具有扫描角度大、峰值扭矩大、负载惯性大、机电时间常数小、工作速度快、稳定可靠等优点。精密轴承间隙消除机构提供了过底的轴向和径向跳动误差;“电子扭杆”取代了传统的弹性扭杆,大大提高了使用寿命和长期工作的可靠性;零功率保持在任意位置的工作原理,既降低了功耗,又降低了装置的加热效果,省去了恒温装置。先进的高稳定性精密位置检测和传感技术提供高线性度、高分辨率、高重复性和低漂移。
光学扫描仪分为X方向扫描系统和Y方向扫描系统,每个伺服电机轴上固定一个激光反射镜。每个伺服电机发出数字信号,由计算机控制其扫描轨迹。
聚焦系统
聚焦系统的功能是将平行激光束聚焦在一点上。主要使用F-θ镜头。不同的f-θ镜头焦距不同,打标效果和范围也不同。光纤激光打标机采用进口高性能聚焦系统,其标准配置焦距f=160mm,有效扫描范围φφ110mm。用户可以根据需要选择镜头的类型。
可选的F-θ镜头有:
F=100mm,有效对焦范围φφ65mm。
F=160mm,有效对焦范围φφ110mm。
计算机控制系统
计算机控制系统是整个 激光打标机的控制指挥中枢,也是软件安装的载体。通过声光调制系统和振镜扫描系统的协调控制,完成工件打标过程。
光纤激光打标机的计算机控制系统主要包括机箱、主板、CPU、硬盘、内存、D/A卡、软驱、显示器、键盘、鼠标等。
