分享光纤激光打标机对输出光斑的聚焦效果

来源: | 发布日期:2022-10-26 | 浏览次数:1
1.振镜热透镜效应的影响振镜主要由驱动板、伺服电机和X-Y光学反射镜组成。当反射镜的反射率较低,介质中有杂质,表面被污染时,透镜在激光束照射下会发生热变形,平面镜变成凸面镜。激光束通过这两个反射镜后,输出光斑变大,Z后,通过场镜后聚焦光斑变小,焦深变短。

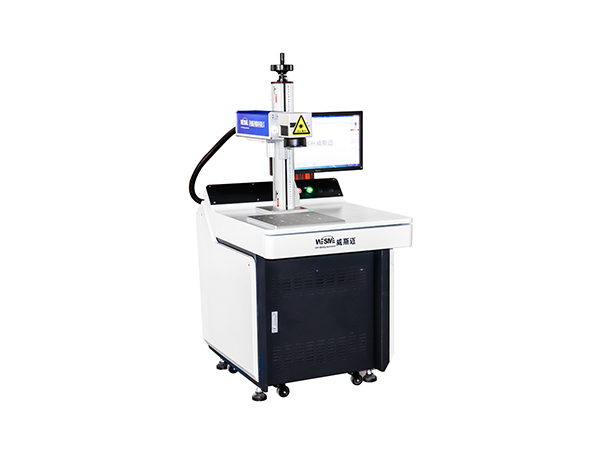

光纤激光打标机
2.场镜热透镜效应的影响。
反射镜在光纤激光打标机中起到聚焦输出光斑的作用,其特点是所有焦点都在同一水平面上。视场主要由凹凸透镜组成。当镜头组透过率较低,介质中有杂质,表面被污染时,在激光束照射下,镜片会发生热变形,镜片的聚焦能力变强,聚焦光斑变小,焦距和景深变短。焦点不在同一水平面上,中心和边缘的标记效果不一致。

比如氧化铝变黑,由于场镜质量差,出现热透镜效应时焦距会缩短。在原参数下打标时,能量不够,打标不黑,中心和边缘效果不一致,需要重新调整焦点。

热透镜效应会影响光纤激光打标机的稳定性,尤其是对敏感材料的打标。为了减少热透镜效应的影响,可以采取以下措施:

1、选择质量好的检流计和物镜;
2.对振镜和场镜进行日常维护,防止杂质污染镜头;
3.更换损坏的振镜和物镜;
4.将打标图案居中,尽量使激光位于物镜正下方进行打标;
5.用曲面标注素材,使焦点比曲面顶部低一点。
